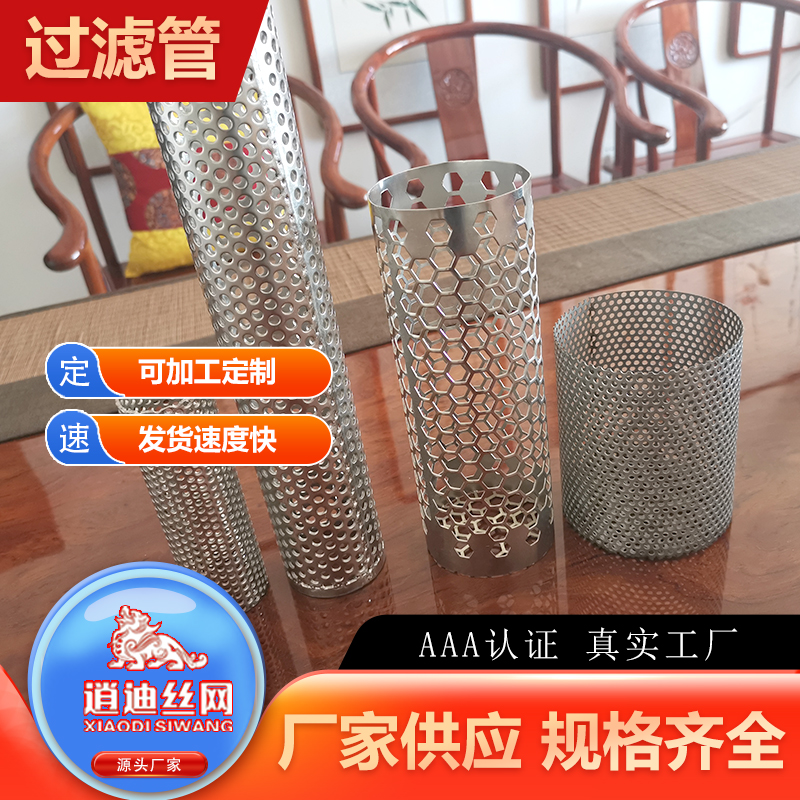

沖孔過濾管
沖孔過濾管是一種由孔板卷成圓柱狀的過濾元件。其所用材料多樣，常見的有外層鍍鋅鐵材質沖孔網、不銹鋼沖孔網、銅材質沖孔網等，其中以不銹鋼沖孔網居多，內層有時會使用不銹鋼絲網做過濾網（但也有部分過濾管沒有這層過濾網）。焊接方式包括直焊和螺旋焊接，表面處理通常有拋光、鍍鋅等工藝。過濾原理是依靠過濾介質內的細長彎曲孔道和流體的沖撞、擠壓作用，將顆粒截留并緊附于孔道壁面上。它適用于懸浮液中顆粒甚小且含量甚微的場合，一般固體含量不高于0.01%，可除去0.02～100μm的固體顆粒，常用于除去一般砂濾不能去除的細小懸浮顆粒和膠體狀物質，例如飲用水的凈化等。這種過濾管具有多種特點，例如表面光滑、不生銹、網孔精準、強度高，使用壽命長、厚度均勻、抗靜電、抗酸堿、耐酸、耐堿、耐溫等。其具體的特點和優勢可能會因材質、工藝等因素而有所不同。在實際應用中，需根據具體的過濾需求和工作環境來選擇合適的沖孔過濾管。
沖孔過濾管基礎參數介紹
- 沖孔過濾管厚：
- 不銹鋼沖孔過濾管的厚度有多種規格，常見的厚度有0.35mm、0.4mm、0.5mm、0.8mm、1.0mm、1.05mm、1.25mm、1.5mm、1.8mm等。
- 沖孔過濾管材質：
- 304 不銹鋼：具有良好的耐腐蝕性、耐熱性和機械性能，常用于一般的過濾場景。
- 316 不銹鋼：在耐腐蝕性方面優于 304 不銹鋼，特別是在抗氯化物腐蝕方面表現出色，適用于海洋環境或化學工業等腐蝕性較強的環境。
- 316L 不銹鋼：低碳版的 316 不銹鋼，焊接性能更好，適用于對焊接要求較高的場合。
- 鍍鋅材質：表面經過鍍鋅處理，具有一定的防銹和防腐蝕能力，成本相對較低，但耐腐蝕性不如不銹鋼。
- 銅材質：導熱性和導電性良好，具有一定的耐腐蝕性，常用于一些對導熱或導電有特殊要求的過濾場景。
- 碳鋼材質：強度較高，價格相對較低，但耐腐蝕性較差，通常需要進行表面處理來提高其防銹和防腐蝕性能。
- 沖孔過濾管孔大小：
- 沖孔過濾管的孔徑大小有多種規格，常見的孔徑范圍在0.1mm到數毫米之間
- 沖孔過濾管直徑：
- 沖孔過濾管的直徑規格有很多種，常見的直徑范圍在100多毫米到1000多毫米之間。例如，有直徑159mm、219mm、273mm、300mm、325mm、377mm、400mm、426mm、500mm、529mm、600mm、720mm、800mm、1200mm等規格的沖孔過濾管
- 沖孔過濾管長度：
- 常見的長度有 300mm、500mm、600mm、800mm、1000mm 等。不過，實際生產中，其長度可以根據客戶的具體需求進行定制
沖孔過濾管選配參數介紹
- 沖孔過濾管單側多層：
- 沖孔過濾管單側多層是指在沖孔過濾管的一側具有多層結構。這種單側多層的設計可以增加過濾面積和過濾效果，提高過濾管的過濾能力和精度。多層結構可能包含不同孔徑或材質的濾網，以便更好地分離和過濾不同大小、性質的雜質或顆粒。單側多層沖孔過濾管在具體參數和性能上有所差異。如果你需要購買單側多層沖孔過濾管，建議與生產廠家或供應商詳細溝通，明確你的具體需求，例如過濾介質、流量要求、過濾精度等，以便他們為你提供合適的產品。
- 沖孔過濾管孔排列方式：
- 直線排列：孔呈直線均勻分布，這種排列方式較為簡單直接，加工相對容易，常用于對過濾精度要求不是特別高，且對流量要求較為均衡的場合。
- 同心圓排列：孔以過濾管的中心為圓心，呈同心圓狀分布，這種排列方式在一些特定的過濾需求中使用，例如中心區域需要更高過濾精度或者流量控制的情況。
- 正六邊形排列：孔按照正六邊形的頂點位置分布，能更有效地利用空間，使過濾分布更加均勻，過濾效果較好。
- 交錯排列：相鄰兩行的孔相互交錯，這種排列方式可以在相同面積上布置更多的孔，增加過濾面積，提高過濾效率，但加工難度相對較高。
- 沖孔過濾管孔型：
- 圓孔：圓孔是沖孔過濾管中較為常見的孔型，具有均勻的過濾效果。
- 方孔：方孔的形狀較為規整，可提供一定的過濾精度和流量。
- 梅花孔：梅花孔由多個圓形或近似圓形組成梅花狀排列，這種孔型在保持一定過濾面積的同時，可能具有較好的強度。
- 菱形孔：菱形孔的形狀為菱形，可根據具體需求提供不同的過濾特性。
- 長孔：也稱為長條孔，具有較長的形狀，適用于一些特殊的過濾要求或需要較大通流面積的場合。
- 三角孔：三角形的孔型。
- 魚鱗孔：形似魚鱗的孔型。
- 橋式孔：其形狀類似橋的結構。
- 五角孔：有五個角的孔型。
- 六角孔：六邊形的孔型，能更有效地利用空間，使過濾分布較為均勻。
- 八字孔：形狀像數字“8”。
- 十字孔：呈十字形狀。
- 指甲孔：類似指甲形狀的孔。
- 人字孔：孔的排列呈現人字形。
- 沖孔過濾管表面處理：
- 拋光處理：通過機械、化學或電化學的方法，使過濾管表面變得光滑平整，提高其表面光潔度。拋光處理可以分為粗拋、中拋和精拋，能夠減少表面粗糙度，增強抗腐蝕性和美觀度。
- 鍍鋅處理：在過濾管表面鍍上一層鋅，可有效防止生銹和腐蝕，延長使用壽命。常見的有熱鍍鋅和電鍍鋅兩種方式。
- 鍍鉻處理：能增加表面硬度和耐磨性，提高抗腐蝕性能。
- 陽極氧化處理：主要用于鋁材質的沖孔過濾管，能提高表面硬度和耐腐蝕性，形成豐富的色彩。
- 磷化處理：在表面形成一層磷化膜，可提高防銹能力和增加涂層的附著力。
- 沖孔過濾管留邊破口：
- 沖孔過濾管的留邊破口是在加工過程中出現的一種特殊情況。留邊通常是指在沖孔過濾管的邊緣保留一定寬度未沖孔的部分，其作用是增加過濾管邊緣的強度和穩定性，便于安裝和連接。破口則可能是由于加工不當、材料缺陷或受到外力沖擊等原因導致的邊緣破損或開裂。留邊破口可能會對過濾管的性能和使用產生影響。如果留邊寬度不合適，可能會影響安裝的密封性和穩定性；而破口則可能導致過濾管的強度降低，容易在使用過程中出現損壞，影響過濾效果，甚至造成泄漏等問題。在生產和質量控制中，應嚴格控制沖孔過濾管的留邊寬度和避免出現破口。例如，通過優化沖孔工藝參數、選擇合適的材料和加強質量檢測等措施，確保產品符合設計要求和使用標準。
沖孔過濾管優點
- 過濾精度高
- 可以精確控制沖孔的孔徑和孔型，能夠有效地去除微小顆粒和雜質，達到較高的過濾精度。
- 例如，在制藥行業中，能精準過濾藥液中的微小雜質，保證藥品質量。
- 強度高
- 由堅固的材料制成，經過沖孔加工后仍能保持較好的結構強度，能夠承受一定的壓力和外力。
- 像在石油開采中，可在高壓環境下穩定工作，不易變形或損壞。
- 耐腐蝕性能好
- 通常采用不銹鋼等耐腐蝕材料制作，能夠在各種惡劣的化學環境中長時間使用，不易生銹和腐蝕。
- 比如在化工生產中，可應對強酸、強堿等腐蝕性介質。
- 透氣性和通流性良好
- 沖孔設計保證了良好的氣體和液體流通性能，不易堵塞，流量損失小。
- 用于通風系統時，能確保空氣順暢流通。
- 易于清洗和維護
- 表面較為光滑，雜質不易附著，清洗方便，可重復使用，降低使用成本。
- 例如在污水處理中，定期清洗就能保持良好的過濾效果。
- 定制性強
- 可以根據不同的使用需求，定制管徑、長度、孔徑、孔型和材質等參數，滿足各種復雜的過濾要求。
- 像在食品加工行業，可根據不同產品的過濾需求定制專屬的沖孔過濾管。
- 成本相對較低
- 與一些復雜的過濾設備相比，沖孔過濾管的制造成本相對較低，性價比高。
- 安裝方便
- 結構簡單，尺寸靈活，安裝和更換都較為便捷。
沖孔過濾管應用
- 水處理行業：用于污水過濾，去除污水中的雜質、懸浮物和顆粒物，為后續的處理工藝提供良好的水質條件，在凈水處理中，可過濾掉微小的有害物質和微生物，提高飲用水的質量。
- 石油化工：過濾石油中的雜質和沉淀物，保障石油產品的純度和質量，在化工生產中，對各種化工原料和反應產物進行過濾分離。
- 制藥行業：過濾藥液中的雜質和微生物，確保藥品的安全性和有效性
- 食品飲料：
過濾食品加工過程中的原料或成品，如糖漿、果汁、食用油等，去除雜質和異物
- 礦山選礦：用于選礦過程中對礦石的篩選和分級，提高選礦效率和礦石品位。
- 機械制造：
作為液壓系統和潤滑系統的過濾器，保證油液的清潔，延長設備使用壽命
- 環保領域：用于廢氣處理中的粉塵過濾，減少大氣污染。
- 電子工業：
過濾電子化學品和清洗液，防止微小顆粒對電子產品制造過程的影響
- 農業灌溉：安裝在灌溉系統中，過濾水中的泥沙和雜質，保護灌溉設備和提高灌溉效果。
沖孔過濾管生產規范標準
- 材料標準
- 明確所使用的原材料，如不銹鋼的牌號（如 304、316 等）、材質的化學成分、機械性能等應符合相關國家標準或行業標準。
- 尺寸精度
- 規定過濾管的外徑、內徑、長度等尺寸的允許偏差范圍，確保產品符合設計要求。
- 例如，外徑的公差可能控制在 ±0.5mm 以內。
- 沖孔要求
- 孔徑尺寸及偏差：明確沖孔的孔徑大小，允許的孔徑誤差范圍。
- 孔型準確性：保證孔型符合設計，如圓孔應圓潤，方孔應規整。
- 孔間距：確定相鄰孔之間的中心距，偏差應在規定范圍內。
- 表面質量
- 表面應光滑、無裂紋、劃痕、毛刺等缺陷。
- 對于有表面處理（如鍍鋅、拋光等）的過濾管，應符合相應的表面處理質量標準。
- 焊接標準
- 如果有焊接部分，焊接接頭應牢固、無氣孔、夾渣等缺陷，焊縫應均勻、平整。
- 壓力測試
- 根據使用工況，進行一定壓力下的密封性測試，確保在工作壓力下無泄漏。
- 過濾性能
- 規定過濾管的過濾精度、過濾效率、流量等性能指標，并通過相關測試方法進行驗證。
- 標識與包裝
- 產品應有清晰的標識，包括材質、規格、生產日期、批次等信息。
- 包裝應能保護產品在運輸和存儲過程中不受損傷。
沖孔過濾管參考標準
- GB/T 3280-2015《不銹鋼冷軋鋼板和鋼帶》
- GB/T 24511-2017《承壓設備用不銹鋼和耐熱鋼鋼板和鋼帶》
